11. Spark

Apache Spark is a unified analytics engine for large-scale data processing.

起源于加州大学伯克利分校，来源于一篇论文弹性分布式数据集(RDD)

1、分析引擎：类似MapReduce框架，分析海量数据

2、统一分析引擎：针对任意数据分析需求，都可以分析数据

3、大规模数据分析引擎：处理数据可以海量数据

11.1. Introduction

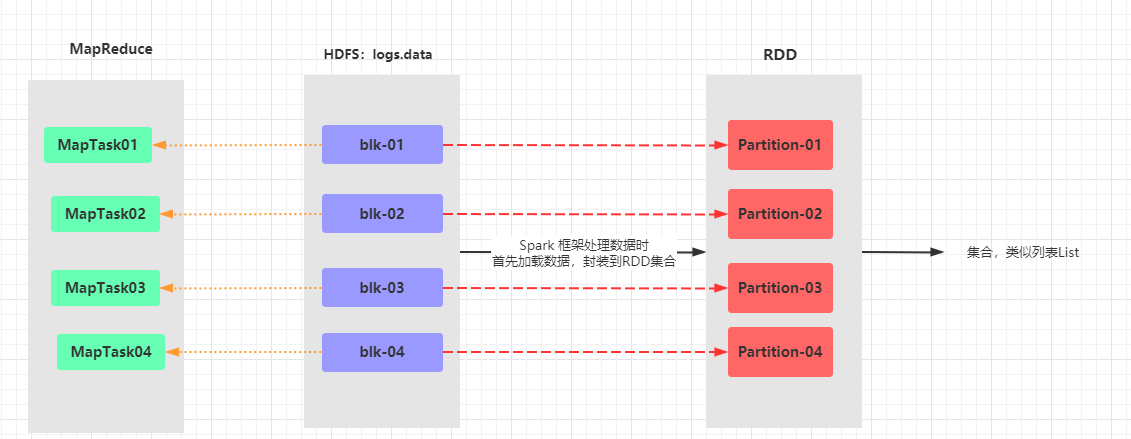

  • RDD（弹性分布式数据集）是Spark框架的核心概念，属于分布式集合，将数据划分到不同的partition中，每个分区数据被一个Task任务处理（类似MapReduce框架中处理一个Block数据使用一个MapTask任务）

1605666594709

Spark程序运行本地模式，可以指定JVM启动几个线程Thread或者分配多少Core CPU

11.2. 框架模块

image-20201118164922445

  • Spark Core

    实现了Spark的基本功能，包含RDD、任务调度、内存管理、错误恢复、与存储系统交互等模块。

    数据结构RDD

  • Spark SQL

    用来操作结构化数据的程序包，通过Spark SQL，可以使用SQL操作数据。

    数据结构：DataSet/DataFrame = RDD + Schema

  • Spark Streaming

    Spark提供的堆实时数据进行流式计算的组件，提供了用来操作数据流的API。

    数据结构：DStream = Seq[EDD]

  • Spark MLlib

    提供常见的机器学习(ML)功能的程序库。包括分类、回归、聚类、协同过滤等，还提供了模型评估、数据导入等额外的支持功能。

    数据结构：RDD或者DataFrame

  • Spark GraphX

    Spark中用于图计算的API，性能良好，拥有丰富的功能和运算符，能在海量数据上自如地运行复杂的图算法。

    数据结构：RDD或者DataFrame

  • Structured Streaming

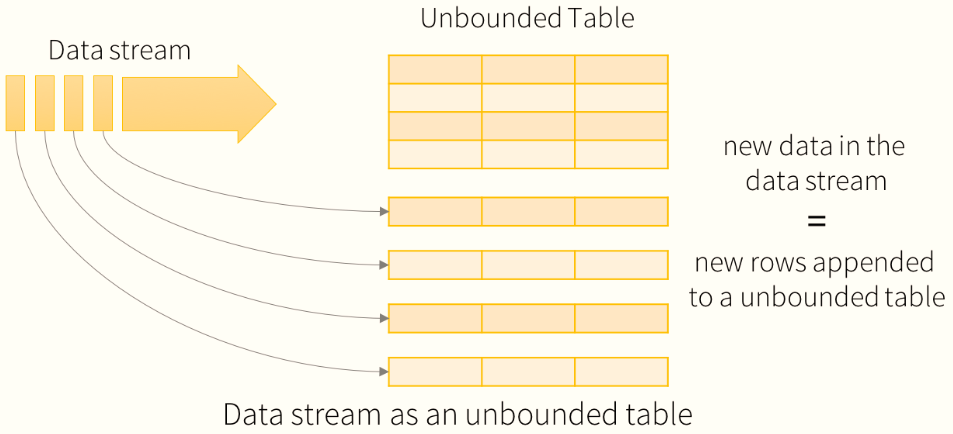

    Structured Streaming结构化流处理模块，将流式结构化数据封装到DataFrame中进行分析。

image-20201118165531399

Structured Streaming是建立在SparkSQL引擎之上的可伸缩和高容错的流式处理引擎，可以像操作静态数据的批量计算一样来执行流式计算。当流式数据不断的到达的过程中Spark SQL的引擎会连续不断的执行计算并更新最终结果。

11.3. 运行模式

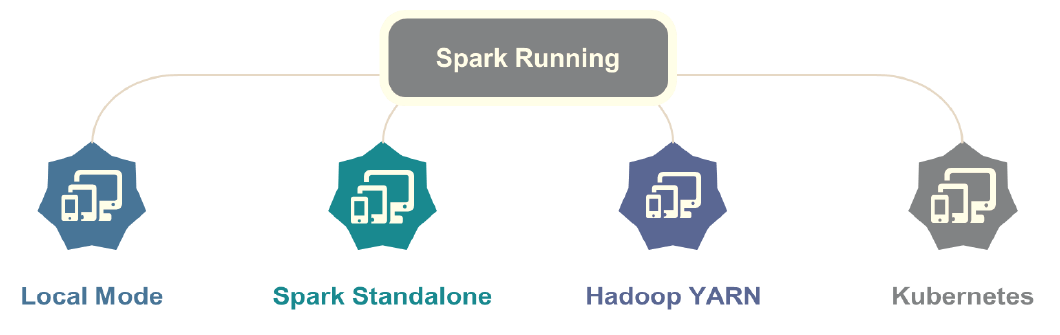

  • Spark 框架编写的应用程序可以运行在本地模式（Local Mode）、集群模式（Cluster Mode）和云服务（Cloud），方便开发测试和生产部署。

image-20201118175804243

  • 本地模式：Local Mode

    • 将Spark 应用程序中任务Task运行在一个本地JVM Process进程中，通常开发测试使用。

  • 集群模式：Cluster Mode

    • 将Spark应用程序运行在集群上，比如Hadoop YARN集群，Spark自身集群Standalone及Apache Mesos集群

    • Hadoop YARN集群模式（生产环境使用）：运行在 yarn 集群之上，由 yarn 负责资源管理，Spark 负责任务调度和计算，好处：计算资源按需伸缩，集群利用率高，共享底层存储，避免数据跨集群迁移。

    • Spark Standalone集群模式（开发测试及生成环境使用）：类似Hadoop YARN架构，典型的Mater/Slaves模式，使用Zookeeper搭建高可用，避免Master是有单点故障的。

    • Apache Mesos集群模式（国内使用较少）：运行在 Mesos 资源管理器框架之上，由 Mesos 负责资源管理，Spark 负责任务调度和计算。

  • 云服务：Kubernetes模式

    • Spark 2.3开始支持将Spark开发应用运行在K8S上

11.4. Quick Start

Spark 2.4.x本地模式使用Spark-Shell运行Word Count程序

集群环境 CentOS 7.7

  • node1

数据预先上传至HDFS目录: /datas/wordount.data

scala> val inputRDD = sc.textFile("/datas/wordcount.data")
inputRDD: org.apache.spark.rdd.RDD[String] = /datas/wordcount.data MapPartitionsRDD[1] at textFile at <console>:24

scala> val wordsRDD = inputRDD.flatMap(line => line.split("\\s+"))
wordsRDD: org.apache.spark.rdd.RDD[String] = MapPartitionsRDD[2] at flatMap at <console>:25

scala> val tuplesRDD = wordsRDD.map(word => (word, 1))
tuplesRDD: org.apache.spark.rdd.RDD[(String, Int)] = MapPartitionsRDD[3] at map at <console>:25

scala> val wordcountsRDD = tuplesRDD.reduceByKey((tmp, item) => tmp + item)
wordcountsRDD: org.apache.spark.rdd.RDD[(String, Int)] = ShuffledRDD[4] at reduceByKey at <console>:25

scala> wordcountsRDD.foreach(item => println(item))
(spark,4)
(hadoop,1)
(hive,3)
(sprk,1)

11.5. Spark应用组成

当Spark Application程序运行在集群上时，由两部分组成：Driver Program + Executors，都是JVM进程

  • 1、Driver Program：应用管理者

    • 类似于Application Master，管理整个应用中所有的Job的调度执行

    • 运行JVM Process，运行程序的Main函数，必须创建SparkContext上下文对象

    • 一个SparkApplication仅有一个

  • 2、Executors：

    • 相当于一个线程池，运行JVM Process，其中有很多线程，每个线程运行一个Task任务，一个Task运行需要1 Core CPU，所以可以认为Executor中线程数就等于CPU Core核数

    • 一个Spark Application可以有多个，可以设置个数和资源信息

    • 类似MapTask和ReduceTask

11.6. 使用Spark Shell

本地模式运行Spark框架提供交互式命令行：spark-shell，其中本地模式LocalMode含义为：启动一个JVM Process进程，执行任务Task，使用方式如下：

--master local | local[*] | local[K] 建议 K >= 2 正整数

其中K表示启动线程数目（使用CPU核心数）

  • Spark中Task以Thread方式运行

  • 每个Task运行需要1 Core CPU

本地模式启动spark shell：

## 进入Spark安装目录
cd /export/server/spark
## 启动spark-shell
bin/spark-shell --master local[2]

11.7. Spark Standalone集群

11.7.1. 架构

1605682900705

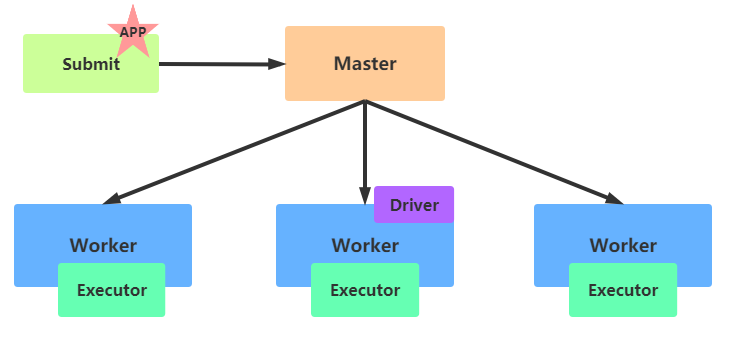

Spark Standalone集群，类似于Hadoop YARN，管理集群资源和调度资源

  • 主节点Master：类似ResourceManager

    • 管理整个集群资源，接收提交应用，分配资源给每个应用，运行Task任务

  • 从节点Workers：类似NodeManager

    • 管理每个机器的资源，分配对应的资源来运行Task；

    • 每个从节点分配资源信息给Worker管理，资源信息包含内存Memory和CPU Cores核数

  • 历史服务器HistoryServer：类似MRJobHistoryServer

    • Spark Application运行完成以后，保存事件日志数据至HDFS，启动HistoryServer可以查应用运行相关信息

11.7.2. 搭建步骤

11.7.2.1. Step1：解压安装

## 解压软件包
tar -zxf /export/software/spark-2.4.5-bin-cdh5.16.2-2.11.tgz -C /export/server/
## 创建软连接，方便后期升级
ln -s /export/server/spark-2.4.5-bin-cdh5.16.2-2.11 /export/server/spark
## 进入配置目录
cd /export/server/spark/conf
## 修改配置文件名称
mv spark-env.sh.template spark-env.sh
vim spark-env.sh
## 添加内容如下：
JAVA_HOME=/export/server/jdk
SCALA_HOME=/export/server/scala
HADOOP_CONF_DIR=/export/server/hadoop/etc/hadoop

11.7.2.2. Step2：修改Slaves文件

## 进入配置目录
cd /export/server/spark/conf
## 修改配置文件名称
mv slaves.template slaves
vim slaves
## 内容如下：
node1
node2
node3

11.7.2.3. Step3：修改Spark-env.sh

  • 配置Master、Workers、HistoryServer

    SPARK_MASTER_HOST=node1
SPARK_MASTER_PORT=7077
SPARK_MASTER_WEBUI_PORT=8080
SPARK_WORKER_CORES=1
SPARK_WORKER_MEMORY=1g
SPARK_WORKER_PORT=7078
SPARK_WORKER_WEBUI_PORT=8081
SPARK_HISTORY_OPTS="-Dspark.history.fs.logDirectory=hdfs://node1:8020/spark/eventLogs/  -Dspark.history.fs.cleaner.enabled=true"

11.7.2.4. Step4：创建日志存储目录

启动HDFS，创建应用日志存储目录

hadoop-daemon.sh start namenode
hadoop-daemons.sh start datanode
hdfs dfs -mkdir -p /spark/eventLogs/

11.7.2.5. Step5：修改Spark-default.conf

  • 配置Spark应用保存EventLogs

    ## 进入配置目录
cd /export/server/spark/conf
## 修改配置文件名称
mv spark-defaults.conf.template spark-defaults.conf
vim spark-defaults.conf
## 添加内容如下：
spark.eventLog.enabled true
spark.eventLog.dir hdfs://node1:8020/spark/eventLogs/
spark.eventLog.compress true

11.7.2.6. Step6：修改log4j.properties

  • 设置日志级别

    ## 进入目录
cd /export/server/spark/conf
## 修改日志属性配置文件名称
mv log4j.properties.template log4j.properties
## 改变日志级别
vim log4j.properties

11.7.2.7. Step7：分发配置至其余机器

cd /export/server/
scp -r spark-2.4.5-bin-cdh5.16.2-2.11 root@node2:$PWD
scp -r spark-2.4.5-bin-cdh5.16.2-2.11 root@ node3:$PWD
## 远程连接到node2和node3机器，创建软连接
ln -s /export/server/spark-2.4.5-bin-cdh5.16.2-2.11 /export/server/spark

11.7.3. 启动服务

  • 在主节点启动Master

    /export/server/spark/sbin/start-master.sh

    • 查看WEB-UI：http://node1:8080

  • 在主节点启动从节点

    /export/server/spark/sbin/start-slaves.sh

    • 查看WEB-UI：http://node1:8080 可以看到从节点上线加入集群

11.8. 提交程序运行Spark Submit

可以在命令行使用$SPARK_HOME/bin/spark-submit --help来获取相关命令的帮助

11.8.1. 示例

--master spark://node1:7077表示Standalone地址

SPARK_HOME=/export/server/spark

${SPARK_HOME}/bin/spark-submit \
--master spark://node1:7077 \
--class org.apache.spark.examples.SparkPi \
${SPARK_HOME}/examples/jars/spark-examples_2.11-2.4.5.jar \
10

11.8.2. 提交参数

11.8.2.1. 基本参数

# 表示运行的模式 本地模式local 集群模式
--master MASTER_URL
#本地模式local[2]     Standalone集群 spark://domain1.port, spark://domain2:port

# Driver Program运行的地方 也表示集群的部署模式默认为client 生产环境通常使用cluster
--deploy-mode DEPLOY_MODE

# 表示要运行的Application的类名称
--class CLASS_NAME

# 应用运行的全名
--name  A NAME OF YOUR APPLICATION

# 要运行的jar包名称 通常在本地文件系统中 多个jar包用逗号隔开
--jar JARS

# 参数配置
--conf PROP=VALUE

11.8.2.2. Driver Program参数

# 指定Driver Program JVM内存大小 默认为1G
--driver-memory MEM

# 表示Driver运行CLASS PATH路径
--driver-class-path

# Spark Standalone with cluster deploy mode 默认值为1
--driver-cores NUM

# 运行在YARN in cluster mode 默认值为1
--driver-cores NUM

#运行在Standalone的部署模式下，如果Driver运行异常而失败，可以自动重启
--supervise

11.8.3. Executor 参数配置

每个Spark Application运行时，需要启动Executor运行任务Task，需要指定Executor个数及每个Executor资源信息（内存Memory和CPU Core核数）

#Executor运行所需内存大小
 --executor-memory MEM

#Execturo运行的CPU Cores,默认的情况下，在Standalone集群上为worker节点所有可有的Cpu Cores,在YARN集群下为1
 --executor-cores NUM

#表示运行在Standalone集群下，所有Executor的CPU Cores,结合--executor-cores计算出Executor个数
--total-executor-cores NUM

#表示在YARN集群下，Executor的个数，默认值为2
 --num-executors

#表示Executor运行的队列，默认为default队列
--queue QUEUE_NAME

11.8.4. 官方案例

# Run application locally on 8 cores
./bin/spark-submit \
 --class org.apache.spark.examples.SparkPi \
 --master local[8] \
 /path/to/examples.jar \
 100

# Run on a Spark standalone cluster in client deploy mode
./bin/spark-submit \
 --class org.apache.spark.examples.SparkPi \
 --master spark://207.184.161.138:7077 \
 --executor-memory 20G \
 --total-executor-cores 100 \
 /path/to/examples.jar \
 1000

# Run on a Spark standalone cluster in cluster deploy mode with supervise
./bin/spark-submit \
 --class org.apache.spark.examples.SparkPi \
 --master spark://207.184.161.138:7077 \
 --deploy-mode cluster \
 --supervise \
 --executor-memory 20G \
 --total-executor-cores 100 \
 /path/to/examples.jar \
 1000

# Run on a YARN cluster
export HADOOP_CONF_DIR=XXX
./bin/spark-submit \
 --class org.apache.spark.examples.SparkPi \
 --master yarn \
 --deploy-mode cluster \ # can be client for client mode
 --executor-memory 20G \
 --num-executors 50 \
 /path/to/examples.jar \
 1000

# Run a Python application on a Spark standalone cluster
./bin/spark-submit \
 --master spark://207.184.161.138:7077 \
 examples/src/main/python/pi.py \
 1000

# Run on a Mesos cluster in cluster deploy mode with supervise
./bin/spark-submit \
 --class org.apache.spark.examples.SparkPi \
--master mesos://207.184.161.138:7077 \
 --deploy-mode cluster \
 --supervise \
 --executor-memory 20G \
 --total-executor-cores 100 \
 http://path/to/examples.jar \
 1000

# Run on a Kubernetes cluster in cluster deploy mode
./bin/spark-submit \
 --class org.apache.spark.examples.SparkPi \
 --master k8s://xx.yy.zz.ww:443 \
 --deploy-mode cluster \
 --executor-memory 20G \
 --num-executors 50 \
 http://path/to/examples.jar \
 1000

11.8.4.1. WEB-UI监控

  • Spark 提供了多个监控界面，当运行Spark任务后可以直接在网页对各种信息进行监控查看。运行spark-shell交互式命令在Standalone集群上，命令如下：

    /export/server/spark/bin/spark-shell --master spark://node1:7077

  • Spark Application程序运行时三个核心概念：Job、Stage、Task

    • Task：被分配到各个 Executor 的单位工作内容，它是 Spark 中的最小执行单位，一 般来说有多少个 Paritition（物理层面的概念，即分支可以理解为将数据划分成不同 部分并行处理），就会有多少个 Task，每个 Task 只会处理单一分支上的数据。

    • Job：由多个 Task 的并行计算部分，一般 Spark 中的 action 操作（如 save、collect，后面 进一步说明），会生成一个 Job。

    • Stage：Job 的组成单位，一个 Job 会切分成多个 Stage，Stage 彼此之间相互依赖顺序执行， 而每个 Stage 是多个 Task 的集合，类似 map 和 reduce stage。

11.9. Spark Standalone HA

11.9.1. 搭建配置

  • 停止集群

    ## 在node1上执行命令
/export/server/spark/sbin/stop-master.sh
/export/server/spark/sbin/stop-slaves.sh

  • 增加Zookeeper配置

    • 对Spark配置文件【$SPARK_HOME/conf/spark-env.sh】文件如下修改

      SPARK_DAEMON_JAVA_OPTS="-Dspark.deploy.recoveryMode=ZOOKEEPER
-Dspark.deploy.zookeeper.url=node1:2181,node2:2181,node3:2181
-Dspark.deploy.zookeeper.dir=/spark-ha"

    • 说明

      spark.deploy.recoveryMode：恢复模式
spark.deploy.zookeeper.url：ZooKeeper的Server地址
spark.deploy.zookeeper.dir：保存集群元数据信息的文件、目录。包括Worker、Driver、Application信息。

    • 注释或删除MASTER_HOST内容：

      # SPARK_MASTER_HOST=node1

  • 将spark-env.sh分发集群

    cd /export/server/spark/conf
scp -r spark-env.sh root@node2:$PWD
scp -r spark-env.sh root@node3:$PWD

  • 启动集群服务

    • 先启动Zookeeper集群，再分别启动2个Master服务，最后启动Worker服务

      ## 启动ZOOKEEPER服务
zkServer.sh start
## 在node1和node2分别启动Master服务
/export/server/spark/sbin/start-master.sh
## 查看哪个Master为Active，就在哪个Master机器上启动Workers服务
/export/server/spark/sbin/start-slaves.sh

11.9.2. 测试运行

Standalone HA集群运行应用时，指定ClusterManager参数属性为

--master spark://host1:port1,host2:port2

提交圆周率PI运行集群，命令如下：

SPARK_HOME=/export/server/spark
${SPARK_HOME}/bin/spark-submit \
--master spark://node1.itcast.cn:7077,node2.itcast.cn:7077 \
--class org.apache.spark.examples.SparkPi \
${SPARK_HOME}/examples/jars/spark-examples_2.11-2.4.5.jar \
100

11.10. Spark On Yarn

无论是MapReduce、Flink、Spark应用程序，往往运行在Yarn上

  • 统一资源管理，节约运维成本

  • 充分使用集群

11.10.1. 搭建步骤

11.10.1.1. 修改spark-env.sh文件

11.10.1.1.1. 添加
vim /export/server/spark/conf/spark-env.sh
## 添加内容
HADOOP_CONF_DIR=/export/server/hadoop/etc/hadoop
YARN_CONF_DIR=/export/server/hadoop/etc/hadoop
11.10.1.1.2. 分发同步
cd /export/server/spark/conf
scp -r spark-env.sh root@node2:$PWD
scp -r spark-env.sh root@node3:$PWD

11.10.1.2. 修改Yarn-site.xml文件

11.10.1.2.1. 添加
## 在node1上修改
vim /export/server/hadoop/etc/hadoop/yarn-site.xml
## 添加内容
<property>
 <name>yarn.log-aggregation-enable</name>
 <value>true</value>
</property>
<property>
 <name>yarn.log-aggregation.retain-seconds</name>
 <value>604800</value>
</property>
<property>
 <name>yarn.log.server.url</name>
 <value>http://node1:19888/jobhistory/logs</value>
</property>
11.10.1.2.2. 分发同步
cd /export/server/hadoop/etc/hadoop
scp -r yarn-site.xml root@node2:$PWD
scp -r yarn-site.xml root@node3:$PWD

11.10.1.3. 修改spark-default.conf

11.10.1.3.1. 添加
## 在node1上修改
vim /export/server/spark/conf/spark-defaults.conf
## 添加内容
spark.yarn.historyServer.address node1:18080
11.10.1.3.2. 分发同步
cd /export/server/spark/conf
scp -r spark-defaults.conf root@node2:$PWD
scp -r spark-defaults.conf root@node3:$PWD

11.10.1.4. 配置依赖JARS

当Spark Application应用提交运行在YARN上时，默认情况下，每次提交应用都需要将依赖 Spark相关jar包上传到YARN 集群中，为了节省提交时间和存储空间，将Spark相关jar包上传到 HDFS目录中，设置属性告知Spark Application应用。

11.10.1.4.1. 添加
## 启动HDFS，在node1上操作
hadoop-daemon.sh start namenode
hadoop-daemons.sh start datanode
## hdfs上创建存储spark相关jar包目录
hdfs dfs -mkdir -p /spark/apps/jars/
## 上传$SPARK_HOME/jars所有jar包
hdfs dfs -put /export/server/spark/jars/* /spark/apps/jars/

  • spark-defatult.conf文件增加Spark相关JAR包存储的HDFS目录

    ## 在node1上操作
vim /export/server/spark/conf/spark-defaults.conf
## 添加内容
spark.yarn.jars hdfs://node1:8020/spark/apps/jars/*
11.10.1.4.2. 分发同步
## 在node1上操作
cd /export/server/spark/conf
scp -r spark-defaults.conf root@node2:$PWD
scp -r spark-defaults.conf root@node3:$PWD

11.10.1.5. Yarn资源检查

11.10.1.5.1. 设置资源不检查
## 编辑yarn-site.xml文件，在node1上操作
vim /export/server/hadoop/etc/hadoop/yarn-site.xml
## 添加内容
<property>
 <name>yarn.nodemanager.pmem-check-enabled</name>
 <value>false</value>
</property>
<property>
 <name>yarn.nodemanager.vmem-check-enabled</name>
 <value>false</value>
</property>
11.10.1.5.2. 分发同步
cd /export/server/hadoop/etc/hadoop
scp -r yarn-site.xml root@node2:$PWD
scp -r yarn-site.xml root@node3:$PWD

11.10.2. 启动服务

启动HDFS、YARN、MRHistoryServer和Spark HistoryServer

## 启动HDFS和YARN服务，在node1执行命令
hadoop-daemon.sh start namenode
hadoop-daemons.sh start datanode
yarn-daemon.sh start resourcemanager
yarn-daemons.sh start nodemanager
## 启动MRHistoryServer服务，在node1执行命令
mr-jobhistory-daemon.sh start historyserver
## 启动Spark HistoryServer服务，，在node1执行命令
/export/server/spark/sbin/start-history-server.sh

11.11. Deploy Mode

Client模式和Cluster模式两种模式

本质的区别是：Driver Program运行在哪里

  • Client模式Driver Program运行在客户端

  • Cluster模式Driver Program运行在一台Worker节点上

11.11.1. Client模式

image-20201119104819164

image-20201123223436451

  • 具体流程

    • Driver在任务提交的本地机器上运行，Driver启动后会和ResourceManager通讯申请启动ApplicationMaster

    • 随后ResourceManager分配Container，在合适的NodeManager上启动ApplicationMaster，此时的ApplicationMaster的功能相当于一个ExecutorLaucher，只负责向ResourceManager申请Executor内存

    • ResourceManager接到ApplicationMaster的资源申请后会分配Container，然后ApplicationMaster在资源分配指定的NodeManager上启动Executor进程

    • Executor进程启动后会向Driver反向注册，Executor全部注册完成后，Driver开始执行main函数

    • 之后执行到Action算子时，触发一个Job，并根据宽依赖开始划分Stage，每个Stage生成对应的TaskSet，之后将Task分发到各个Executor上执行。

  • 以运行词频统计WordCount程序为例，提交命令如下

    /export/server/spark/bin/spark-submit \
--master yarn \
--deploy-mode client \
--driver-memory 512m \
--executor-memory 512m \
--executor-cores 1 \
--num-executors 2 \
--queue default \
--class me.iroohom.spark.submit.SparkSubmit \
hdfs://node1:8020/spark/apps/spark-chapter01_2.11-1.0.0.jar \
/datas/wordcount.data /datas/swcy-client

11.11.2. Cluster模式

生产环境使用的模式

image-20201119104833479

image-20201123223713066

  • 具体流程

    • 任务提交后会和ResourceManager通讯申请启动ApplicationMaster

    • 随后ResourceManager分配Container，在合适的NodeManager上启动ApplicationMaster，此时的ApplicationMaster就是Driver

    • Driver启动后向ResourceManager申请Executor内存，ResourceManager接到ApplicationMaster的资源申请后会分配Container,然后在合适的NodeManager上启动Executor进程

    • Executor进程启动后会向Driver反向注册

    • Executor全部注册完成后Driver开始执行main函数，之后执行到Action算子时，触发一个job，并根据宽依赖开始划分stage，每个stage生成对应的taskSet，之后将task分发到各个Executor上执行

  • 以运行词频统计WordCount程序为例，提交命令如下：

    /export/server/spark/bin/spark-submit \
--master yarn \
--deploy-mode cluster \
--driver-memory 512m \
--executor-memory 512m \
--executor-cores 1 \
--num-executors 2 \
--queue default \
--class me.iroohom.spark.submit.SparkSubmit \
hdfs://node1:8020/spark/apps/spark-chapter01_2.11-1.0.0.jar \
/datas/wordcount.data /datas/swcy-cluster

对比：

  • cluster模式：生产环境使用

  • Driver程序运行在YARN集群中Worker节点上

  • 应用程序的结果不在客户端显示

  • client模式：开发测试使用

  • Driver程序运行在Client的SparkSubmit进程中

  • 应用程序的结果会在客户端显示
