10. [Flink]Flink的并行度与TaskSlot
10.1. 背景
之前在提交一个flink任务的时候,配置修改默认的并行度为不同值时,发现在Flink的WebUI上除了可以看到算子的parallelism发生变化,也可以看到Task Managers的数量在发生变化,对这二者的关系不是太了解,一直想抽一个时间弄清楚他们之间的关系,于是今天这篇文章就来理解理解并整理一下。
了解这块的知识最好的工具当然是官网了,以Flink1.13版本为例,猛戳去了解,Flink Architecture
10.1.1. Flink架构
10.1.1.1. JobManger
一个任务至少有一个JobManager,它负责生成任务的执行图、调度任务的执行、协调CHK的生成以及恢复失败的任务等
10.1.1.2. TaskManger
一个任务至少有一个TaskManager,它负责执行数据流的任务,缓存和交换数据流上的数据。
The smallest unit of resource scheduling in a TaskManager is a task slot. The number of task slots in a TaskManager indicates the number of concurrent processing tasks. Note that multiple operators may execute in a task slot.
一个TaskManager的最小的资源调度单位是任务槽。TaskManager上的任务槽的数量表明了该任务可以并发处理的任务数,多个算子可能在同一个任务槽中执行。
10.1.2. 任务和算子链
Chaining operators together into tasks is a useful optimization: it reduces the overhead of thread-to-thread handover and buffering, and increases overall throughput while decreasing latency. The chaining behavior can be configured; see the chaining docs for details.
在Flink中每个task都由一个线程执行,Flink会将一些算子链起来,这样的操作有很多好处,比如一些算子如Source和Map算子之间可以链在一起,这样就减少了线程间的切换和缓冲的开销,并且降低了延迟的同时也提高了吞吐量。
上图是一个具有代表性的任务执行图,该任务由Source、Map、ke y B y()/window()/apply()和Sink算子组成,其中source、map和keyBy()算子都具有2个并行度,而sink算子具有1个并行度(比如说出于减少小文件的个数的考虑,这很正常),根据程序的优化,source和map算子被链在一起,而在数据流去往keyBy算子时可能会进行shuffle(跨网络传输,去往不同机器上的线程),所以map算子和keyBy就没有被链在一起。
10.2. TaskSlot
每个任务槽都是TaskManager上的一系列资源的子集。TaskManager的资源会均匀的分配到每个Slot上,它分配的是TaskManager的Managed memory,这样每个字任务就不会从其他任务上抢占managed memory。(这其中不包含CPU的隔离)
Flink允许任务槽的共享,也就是说来自不同任务(task)的子任务(substask)可以运行在同一个Slot上,当然前提是这些task和substask都是来自于同一个job
下面的图是任务和算子链中提到的任务图的解释:
前面已经知道source、map、keyBy算子的并行度都为2,他们算在一起一共是2个task,每个task有2个substask,整个任务一个5个substask,由于source和map被链在一起,并且任务槽可以共享,所以source和map将运行在一个slot中,这样的source和map的链一共两组,所以上图中左右各一组,每组在一个slot中,keyBy算子占用两个不同的slot,由于sink算子的并行度为1,所以独占一个slot。
这样该任务总共占用5个slot。
如果我们单纯将该任务的并行度提高到6,仍然保持sink算子的并行度为1,这样整个任务将会有13个子任务(source和map共6个,keyBy的6个,sink的1个),同样,source和map链在一起,将会有6组,占用6个不同的slot,keyBy也同样,sink算子并行度为1,由于slot可以共享,所以sink算子将可以跟前面的算子任意一组同处于同一个slot,实际的slot划分是这样的:
可以提高任务的并行度为6之后,该任务实际占用了6个slot。
优雅,太优雅了!
10.3. 并行度和TaskSlot的关系
TaskSlot是静态的,它表征了一个任务可以并发执行任务的能力,任务的最大并行度不会超过TaskSlot的数量。TaskSlot的数量可以通过flink-conf.yml
文件中的taskmanager.numberOfTaskSlots: 8
进行配置。并行度是动态的,是指TaskManager的实际并行执行能力,可以通过parallelism.default
来指定。
如果你提交了一个任务的并行度超过了槽的数量,程序将不能正常执行,会报错提示任务不能划分足够的资源,这在本地运行时经常会发生。
10.4. 举个例子

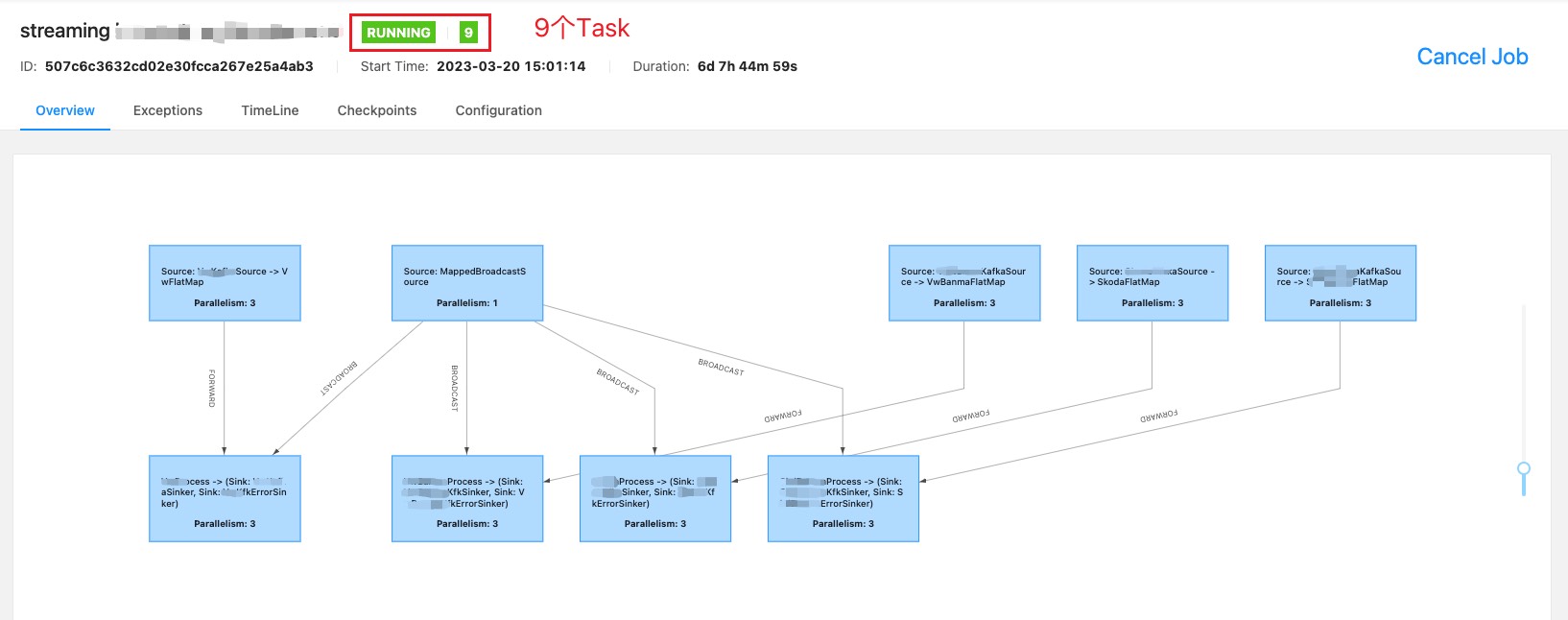

一个任务的执行图如图,该任务一共有9个Task

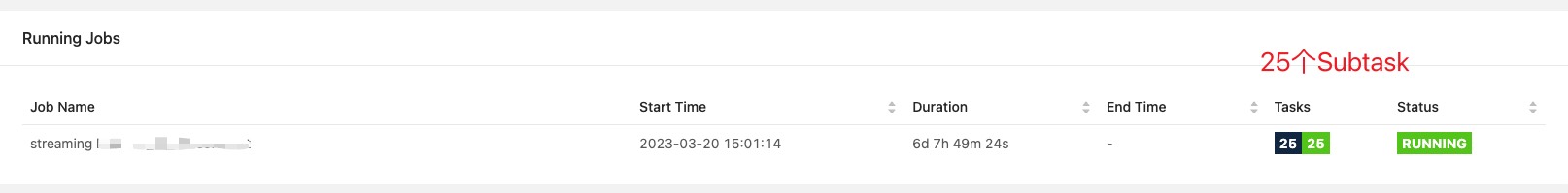

一共有25个subtask
很简单,任务在提交的时候使用的默认并行度为3,而MappedBradcastSource算子的代码级别的并行度被设置为1,所以Task数量很容易知道,task的数量即为:4(source)*1 + 4(sink)*1 + 1(MappedBradcastSource)*1 = 9
,而substask的数量即为:4(source)*3 + 4(sink) * 3 + 1(MappedBradcastSource)*1=25

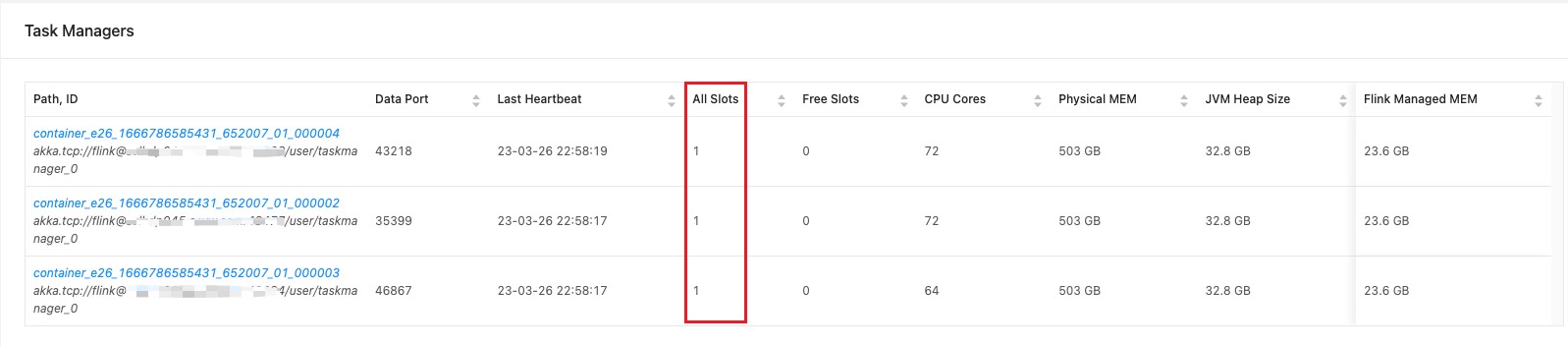

那么该任务一共是用了几个TaskSlot呢?答案是3个。
为什么?
因为在flink-conf.yml
中指定了每个taskmanager能提供的任务槽数为1:
taskmanager.numberOfTaskSlots: 1
所以该任务只需要3个Slot即可,由于每个taskmanager只能提供1个slot,所以一共需要3个taskmanager
清晰,太清晰了!
至此,对于flink的并行度和slot,我算有了一个大致的了解,知道了WebUI上这些框框和数字是咋来的了!
